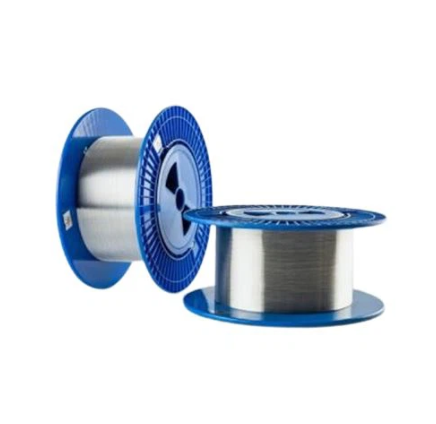

器件用保偏光纤损耗与耐弯选型

在光学传感、光纤通信和精密激光系统中，保偏器件尾纤与跳线的制备对光纤的双折射性能和机械加工特性提出了极其严格的工程要求。鸿飞通联面向偏振敏感器件及保偏光纤跳线制备，推出了涵盖不同工作波段与特定工况的器件用保偏光纤系列产品。在光电子模块朝向小型化、高集成度演进的过程中，采购方与系统设计人员不但要关注单项光学指标的高低，更需要从应力结构稳定性、研磨对接精度、抗弯折能力及环境耐受边界等多个维度进行综合评估。合理界定器件用光纤的技术边界，是规避封装损耗、确保长期偏振消光比稳定的前提。

熊猫型应力结构与消光性能边界

保偏光纤的机理在于通过几何非对称性或内部材料热膨胀系数差异，在纤芯引入单向应力，进而产生高双折射以保持光波的偏振态。在器件尾纤和跳线制备中，双圆形应力单元构成的熊猫型结构是目前应用广的技术方案。此类结构要求纤芯与两侧应力单元中心严格处于同一直线上，应力单元的对称度与间距均匀性直接决定了纤芯双折射的主轴取向一致性。鸿飞通联的器件用保偏光纤在1310纳米和1550纳米窗口均实现了不大于负30分贝每百米的偏振串音水平，拍长分别控制在4.0毫米和5.0毫米以内。短拍长意味着较强的内部双折射能力，能够有效抵御外部微扰所引起的模式耦合。

在采购核验过程中，工程师需要根据系统对偏振消光比的容限来审视光纤的串音指标。保偏跳线由于长度通常在数米以内，其总体串音在理论上受本征光纤衰减影响较小，但在接头注胶固化或光纤端面抛光时极易引入局部应力集中。如果光纤本征应力场分布不够均匀，局部机械应力会导致纤芯折射率椭圆发生扭曲，使得原本良好的偏振态在微小受力下急剧劣化。对于偏振敏感器件如光纤陀螺集成光学调制器或偏振分束器，尾纤的偏振轴对准精度取决于应力区猫眼图像的清晰度与对称度。采购方应核实应力单元的折射率剖面和几何形状，评估光纤在自动对轴熔接机或对准夹具上的识别效果。

衰减系数则是衡量光纤基础材料纯度与拉丝工艺水平的关键参数。鸿飞通联的器件用光纤在工作波长下的光衰减均控制在每公里0.5分贝以内。虽然器件内部的尾纤长度较短，但较低的本底损耗说明光纤纤芯具备优异的光学均匀性与低杂质水平。在长距离无源网络或多级光纤放大器串联场景下，多个无源器件尾纤累积的插入损耗不可忽视。核对光纤截止波长同样十分关键，例如1310纳米光纤的截止波长需分布在1100至1290纳米区间，1550纳米光纤需分布在1290至1520纳米区间。如果实际使用波长过于接近截止波长，光纤对弯曲扰动将变得异常敏感，而若波长偏离过远，高阶模则可能无法有效截止，从而破坏单模单偏振传输特性。

研磨适应性与端面几何匹配

保偏光纤跳线与常规单模跳线的主要区别在于端面研磨工艺对材料均匀性的苛刻要求。在制作FC或SC型保偏接头时，光纤需穿入陶瓷插芯并使用环氧树脂胶水固化，随后经历多道粗研磨与精研磨工序。保偏光纤内部含有掺杂硼或其它元素的应力区，其材料硬度与周围纯石英包层存在固有差异。如果光纤在热膨胀或研磨软硬度上匹配不当，抛光后的光纤端面容易出现凹陷、划痕或猫眼区塌陷，进而导致端面反射率升高以及对准角度偏差。鸿飞通联的器件用保偏光纤专门针对跳线制备与尾纤研磨工艺优化了材料组分，使光纤在机械研磨时具备优异的端面平整度与抛光质量。

几何尺寸公差是影响跳线对接损耗与对轴精度的物理基础。常规单模光纤包层外径通常为125微米，而鸿飞通联该系列光纤的包层直径指标设计为124.5微米，公差严格限定在正负1.0微米以内。在陶瓷插芯内孔直径通常为125.5至126.0微米的工程条件下，光纤包层外径的精密控制能够减少光纤在插芯内的晃动间隙，保证纤芯几何中心与陶瓷插芯外圆的高同心度。如果包层外径偏大，光纤将无法顺利穿入插芯造成断纤风险，若外径偏小且一致性差，则会导致对轴角度产生数度的机械游隙，直接恶化装配成品的消光比一致性。

模场直径的匹配程度直接决定了器件尾纤与系统传输光纤熔接或对接时的几何损耗。鸿飞通联在1310纳米窗口提供模场直径为9.0微米的产品，在1550纳米窗口提供10.5微米及9.0微米等不同模场规格。模场直径为10.5微米的光纤与常规G.652类通信单模光纤具有良好的模场重叠积分，在熔接时能够获得较低的连接损耗，适用于要求极低插入损耗的光通信波分复用及调制模块。而在对弯曲不敏感或紧凑型器件中，9.0微米模场直径设计通过适当提高纤芯相对折射率差，增强了纤芯对光场的束缚能力，适合与特定高数值孔径平面波导芯片进行耦合匹配。采购人员在选型时必须确认对接芯片或准直器光斑的模场尺寸，避免因模场失配造成不可逆的光功率跌落。

抗弯性能与复杂空间布线取舍

随着微型光纤陀螺、紧凑型激光雷达接收模块以及板载光互联组件的发展，设备内部的布线空间被压缩至极限。传统保偏光纤在小弯曲半径条件下，不但会产生宏弯辐射损耗，更致命的是弯曲引起的横向不对称应力会部分抵消或干扰本征应力区的作用，导致偏振态迅速退化。针对弯曲敏感器件的内部盘纤需求，鸿飞通联推出了耐弯型型号PM1550 D125/245GBIR5。该型号在直径10毫米的严苛弯曲条件下绕制10圈，其宏弯附加损耗仍不超过0.1分贝，且偏振串音依然稳定保持在不大于负30分贝的水平，展现出极其优异的抗弯曲性能。

抗弯保偏光纤的工程价值在于释放了紧凑型模块的内部结构设计自由度。常规保偏光纤在盘留时的推荐弯曲半径通常不小于30毫米，否则长期应力集中不但引发光学损耗，还可能诱发微裂纹扩展导致石英光纤断裂。而当允许弯曲半径降低至5毫米即直径10毫米量级时，模块外壳尺寸得以成倍缩减，光纤走线路径能够紧贴元器件布局，避免了冗余光纤在狭小腔体内的交叠与挤压。采购方在评估此类产品时，需要核实耐弯设计是否会影响与标准光纤的熔接兼容性。较紧凑的光场虽然抑制了弯曲溢出，但在熔接时如果模场参数偏离标准光纤较多，熔接机需要设置特定的放电补偿参数以平衡过渡区的模场转换。

在实际选型过程中，用户需根据布线空间与机械动态特性进行权衡取舍。如果器件内部空间充裕且光纤固定在平整底板上，选择标准模场与常规弯曲容限的光纤即可满足性能要求，同时具备更低的综合采购成本。但如果尾纤需要经过多处直角拐角，或者器件应用于承受剧烈振动、机械冲击的机载与车载动态环境中，耐弯型光纤则是保障信号传输完整性与偏振消光比稳定性的必要配置。测试环节中，采购方应对光纤施加连续小半径缠绕，并在高低温循环条件下同步监测其偏振串音波动，以验证光纤在应力叠加状态下的长期机械可靠性。

耐温范围与工艺可靠性核验

器件级封装往往伴随着高温热压焊、金属化焊接或气密管壳回流焊接等严苛工艺环节。普通通信光纤通常采用双层丙烯酸树脂涂层，其长期耐温上限多在85摄氏度左右，在短时间暴露于200摄氏度以上的高温环境时，有机涂覆层极易发生热老化、软化、甚至碳化脱落。一旦涂层受损，不但光纤表面失去机械保护，挥发出的有机分子还会在光器件管壳内部形成凝结物，污染微光学元件表面。鸿飞通联提供的耐高温耐弯型号PM1550 D125/245GBIR5HT通过选用耐热特种涂层材料，实现了可在260摄氏度高温下短期承受30分钟的耐受极限，长期工作温度范围达到零下55摄氏度至85摄氏度。

短期耐受260摄氏度30分钟的性能指标，完全覆盖了主流电子与光电子元器件无铅回流焊及局部金锡焊接的工艺窗口。在气密性封装或尾纤出线处进行低温玻璃封接、金属封接时，光纤涂层能够保持结构完整，不会因受热分解而产生气体释放。对于航空航天及深部勘探等极端工况，宽温区稳定性同样不可或缺。零下55摄氏度的低温环境会导致普通聚合物涂层发生玻璃化转变并收缩，这种不均匀收缩会在石英包层表面施加侧向微弯应力，造成低温附加衰减与严重的偏振失真。光纤在全温区内维持物理柔韧性与应力平衡，是器件在极端热应力下维持消光比稳定的保障。

在采购与入厂检验阶段，用户应当建立针对特定封装工艺的核验流程。首先是涂层的热失重分析与剥离力测试，确认光纤在经历设定的焊接温度曲线后，涂层未发生碳化、发脆或剥离性能变异。其次是温循与湿热老化验证，将制作好的器件尾纤置于高低温湿热交变箱内，评估光纤在长期高低温冲击下的衰减变化与应力释放情况。如果光纤的应力释放系数较高，经过多次温度循环后内部双折射应力可能会发生松弛，导致偏振保持能力随服役年限增加而出现衰退。选择具有明确耐热标定与宽温验证数据的产品，能够降低后端封装失效与现场返修的隐性质量风险。

综合选型建议与采购核验步骤

面向具体的工程项目进行器件用保偏光纤选型时，采购团队应秉持应用工况驱动与边界匹配的原则。鸿飞通联的器件用保偏光纤系列覆盖了从常规跳线研磨到紧凑耐弯、耐高温特种封装的多样化需求。针对标准光通信器件尾纤及普通实验室跳线制备，建议优先选用标准几何外径与常规模场直径的型号，以获得通用熔接效率与经济性。针对机载微型传感器、紧凑型陀螺光路等内部盘纤极其受限的场景，应明确选用具备确定宏弯损耗与弯曲串音指标的耐弯型光纤。

在建立正式采购清单前，建议技术与采购部门按序核验如下几项客观参数。首先是光学基础指标，包括工作波长、纤芯截止波长、模场直径以及在工作窗口下的初始光衰减与本征串音。第二项是几何精度与公差范围，重点核对包层直径公差是否在正负1.0微米以内，涂覆层直径公差是否符合剥纤钳与插芯内径规格，以及纤芯与应力区的相对对称度。第三项是工艺相容性验证，根据自身装配流程索取并核实耐弯曲半径测试报告与工艺耐受温度曲线。第四项是机械寿命与筛选强度数据，确保光纤具备不低于标准张力筛选水平的机械强度。通过系统化的指标对齐与严密的边界确认，工程师能够在复杂的封装环境中锁定适配的光纤产品，为高精度偏振敏感器件的批量化制造构筑稳固的物料基础。
